TM 5-3805-296-23-5
0297
INSTALLATION CONTINUED
NOTE
Remove plugs and caps from hydraulic hoses and fittings.
Install hydraulic hoses as tagged during removal.
23. Install hose (Figure 11, Item 4) on fitting (Figure 11, Item 1) on steering control valve (Figure 11, Item 5).
Tighten tube nut (Figure 11, Item 3).
24. Install new O-ring (Figure 11, Item 2) on fitting (Figure 11, Item 1).
25. Install hose (Figure 11, Item 13) on fitting (Figure 11, Item 12) on steering control valve (Figure 11, Item 5).
Tighten tube nut (Figure 11, Item 10).
26. Install new O-ring (Figure 11, Item 11) on fitting (Figure 11, Item 12).
27. Install hose (Figure 11, Item 6) on fitting (Figure 11, Item 9) on steering control valve (Figure 11, Item 5).
Tighten tube nut (Figure 11, Item 7).
28. Install new O-ring (Figure 11, Item 8) on fitting (Figure 11, Item 9).

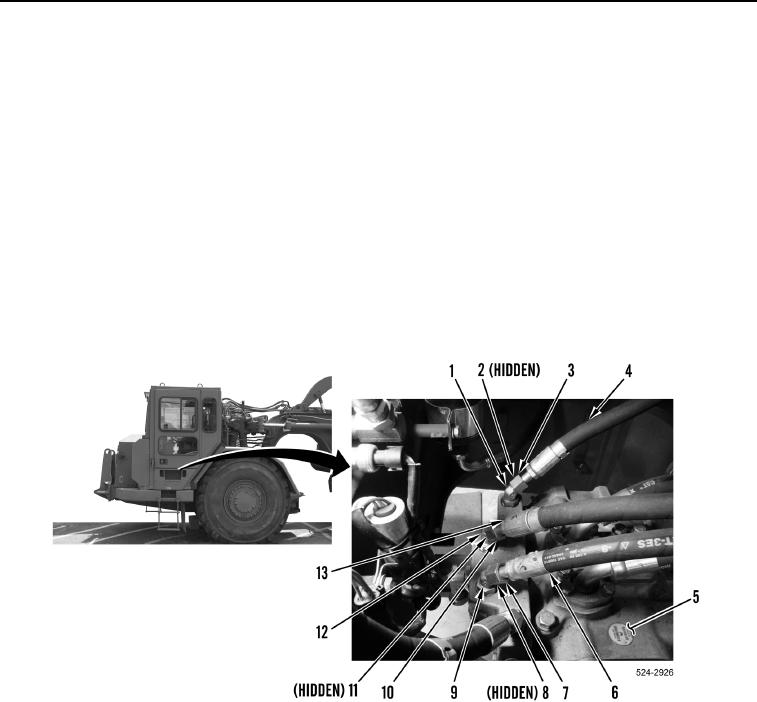

Figure 11. Hoses.
