TM 5-3805-296-23-4
0266
INSTALLATION CONTINUED
000266
NOTE
Install wiring harness as noted during removal.
Install P-clamp as noted during removal.
Install new tiedown straps as noted during removal.
30. Connect transmission wiring harness connector (Figure 26, Item 7) to connector (Figure 26, Item 6).
31. Install P-clamp (Figure 26, Item 3) on transmission wiring harness (Figure 26, Item 2).
32. Install P-clamp (Figure 26, Item 3), washer (Figure 26, Item 4), and bolt (Figure 26, Item 5) on transmission
(Figure 26, Item 8).
33. Install new tiedown strap (Figure 26, Item 1) on transmission wiring harness (Figure 26, Item 2).

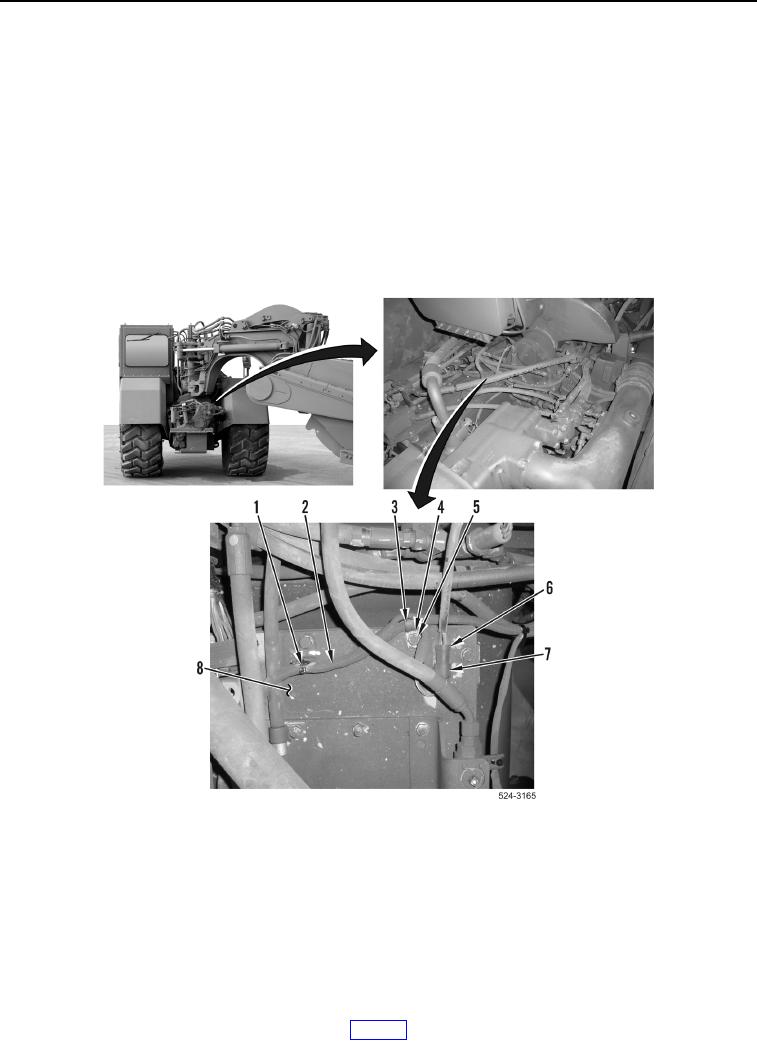

Figure 26. Top Center of Transmission.
0266
